QBY襯氟氣動隔膜泵
產品名稱：QBY襯氟氣動隔膜泵
QBY襯氟氣動隔膜泵簡介：
QBY襯氟氣動隔膜泵對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動最小，適用于不穩定物質的輸送，可以輸送的流體極為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的，沒有復雜的控制系統，沒有電纜、保險絲等。
QBY襯氟氣動隔膜泵應用領域：
工業：酸、堿、溶劑、懸浮物、分散體系。
石化業：原油、稠油、油脂、泥漿、污泥等。
涂料業：樹脂、溶劑、著色劑、油漆等。
日化業：洗滌劑、香波、乳液、乳劑、手霜、表面活化劑。
陶瓷業：泥漿、瓷漿、石灰漿、陶土漿。
采礦業：煤漿、巖漿、泥漿、砂漿、炸藥漿、潤滑油。
水處理：石灰漿、軟性沉淀物、污水、化學品、廢水等。
食品業：液態半固體、巧克力、鹽水、醋、糖漿、菜油、大豆油、蜂蜜、動物血。 飲料業：酵母、糖漿、濃縮物、氣液混合物、葡萄酒、果汁、玉米漿等。
醫藥業：溶劑、酸、堿、植物提煉液、軟膏、血漿等各類藥品料液。
造紙業：粘結劑、樹脂、油漆、油墨、顏料、雙氧水等。
電子業：溶劑、電鍍液、清洗液、硫酸、硝酸、廢酸、腐蝕性酸、拋光液。
紡織業：染料化學品、樹脂、膠等。
建筑業：水泥漿、陶瓷瓦粘結劑、巖石漿、天花板面漆等。
汽車業：拋光乳劑、油、冷卻劑、汽車底漆、油乳膠、清漆、清漆添加劑、脫脂液、油漆。 家具業：粘結劑、清漆、分散體系、溶劑、色劑、白木膠、環氧樹脂、淀粉粘結劑。
冶金、鑄造和染色業：金屬漿、氫氧化物和炭化物漿、灰塵洗滌漿等。
QBY襯氟氣動隔膜泵特點：
（1）泵不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出。
（2）不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花。
（3）可以通過含顆粒液體：因為容積式工作且進口為球閥，所以不容易被堵。
（4）對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動最小，適用于不穩定物質的輸送。
（5）流量可調節，可以在物料出口處加裝節流閥來調節流量。
（6）具有自吸的功能。
（7）可以空運行，而不會有危險。
（8）可以潛水工作。
（9）可以輸送的流體極為廣泛，從低粘度的到高粘度的， 從腐蝕性得到粘稠的。
（10）沒有復雜的控制系統，沒有電纜、保險絲等。
（11）體積小、重量輕，便于移動。
（12）無需潤滑所以維修簡便，不會由于滴漏污染工作環境。
（13）泵始終能保持高效，不會因為磨損而降低。
（14）百分之百的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱（15）沒有動密封，維修簡便避免了泄漏。工作時無死點。
QBY襯氟氣動隔膜泵型號意義：
例如：QBY-40
QBY-氣動隔膜泵；
40-進出口直徑
QBY襯氟氣動隔膜泵技術參數：
流量：0-30m3/h；
揚程：0-50m；
口徑：10-100mm；
溫度：-15-+150℃；
壓力：0.1-0.7MPa；
自吸高度：5-7m。
QBY襯氟氣動隔膜泵材質：
1、丁晴橡膠材質：耐汽油、機油及中弱性腐蝕液體。
2、氯丁橡膠材質：耐各種酸性、堿性液體。
3、氟橡膠材質：耐酸堿、甲苯等各種有機溶液。
4、聚四氟乙烯和四六乙烯：耐強酸、強堿及各種有機溶劑。
QBY襯氟氣動隔膜泵性能參數：
| 型號 |
流量(m3/h) |
揚程 |
出口壓力bar |
吸程
(m) |
最大允許顆粒直粒 |
最大供氣壓力bar |
最大空氣消耗量 m3/min |
|
| QBYF-25 |
0～2.4 |
0～50 |
6 |
7 |
2.5 |
7 |
0.6 |
| QBYF-40 |
0～8 |
0～50 |
6 |
7 |
4.5 |
7 |
0.6 |
| QBYF-50 |
0～12 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
| QBYF-65 |
0～16 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
| QBYF-80 |
0～24 |
0～50 |
6 |
7 |
10 |
7 |
1.5 |
QBY襯氟氣動隔膜泵的正確使用：
1、保證流體中所含的最大顆粒不超過泵的最大安全通過顆粒直徑標準。
2、進氣壓力不要超過泵的最高允許使用壓力，高于額定壓力的壓縮空氣可能導致人身傷害和財產的損失及損壞泵的性能。
3、保證泵壓的管道系統能承受所達到得最高輸出壓力，保證驅動氣路系統的清潔和正常工作條件。
4、靜電火花可能引起爆炸導致人身傷亡事故和財產的損失，根據需要使用足夠大截面積的導線，把泵上的接地螺釘妥善可靠接地。
5、接地要求符合當?shù)胤ㄒ?guī)法律要求及現場的一些特殊要求的規定。
6、緊固好泵及各連接管接頭，防止因振動撞擊擦產生靜電火花。使用抗靜電軟管。
7、要周期性的檢查和測試接地系統的可靠性，要求接地電阻小于100歐姆。
8、保持良好的排氣和通風、遠離易燃易爆和熱源。
9、泵的排氣中可能含有固體物，不要將排氣口對著工作區或者人，以免造成人身傷害。
10、當隔膜失效時，輸送的物料會從排氣消聲器中噴出。
11、當輸送易燃和有毒的流體時，請將排口接到遠離工作區的安全地方。
12、請使用至少3/8"內徑內壁光滑的管道連接排氣口和消聲器。
13、流體的高壓可能會導致嚴重的人身傷亡和財產損失，請不要在泵加壓時，對泵及料 管系統進行任何的維修工作，如要做維修時，先切斷泵的進氣，打開旁通的卸壓機構使管路系統卸壓，慢慢松開連接的各管道接頭。
14、如輸送的有害有毒流體泵，請不要把泵直接送到廠家來修理。根據當?shù)胤煞ㄒ?guī)妥善處理，并使用上海旺泉泵業公司純正配件以保證使用壽命。
15、液體輸送部分使用鋁合金材料的泵，請不要用來輸送含有Fe3+的液體和鹵代烴及其他的鹵代碳氫化合物溶劑，則將會產生腐蝕引起泵體爆裂。
16、保證所有接觸輸送體的部件不會被輸送的流體腐蝕損壞。
17、保證所有的操作人員熟悉操作使用和掌握泵的安全使用注意事項，必要的話， 配給必需的防護用品。
18、正確使用泵，不允許長時間的空運轉。
QBY襯氟氣動隔膜泵故障與解決方法：
（一）、泵在運轉但流量過低
1 、檢查泵體是否有空蝕斑象，調整壓縮空氣的進口壓力。降低泵體的運轉速度來調整粘度和濃度較大的液體。
2 、檢查閥球是否被卡住。如果輸送的液體與閥球材質不相吻合。閥球?qū)洿�。請更換合適材質的閥球與閥座。
3 、請檢查入口管道是否被堵塞。
（二）、氣動隔膜泵無法啟動或動作緩慢
1、檢查過濾、調壓和潤滑裝置和空氣入口過濾網是否被堵塞。
2、檢查氣閥是否被雜質卡住，請將氣閥拆下并清洗干凈，查看氣閥內的活塞是否有劃傷的痕跡。如果活塞表面光亮而不黑純，表示已磨損需要更換活塞和“O”型環。傷的 痕跡。如果活塞表面光亮而不黑純，表示已磨損需要更換活塞和“O”型環。請重新更換新品
3、檢查主軸和“O”型環是否有刮傷、磨損和壓扁的痕跡，如有損壞請更換。
（三）、液體從氣室排出口漏出
1 、請檢查隔膜是否破裂。
2 、檢查隔膜是否正確安裝和鎖緊。
（四）、出口液休中含有大量氣泡
1 、請檢查隔膜是否破裂。
2 、檢查泵體和管路是否泄漏。
QBY襯氟氣動隔膜泵工作原理：
|

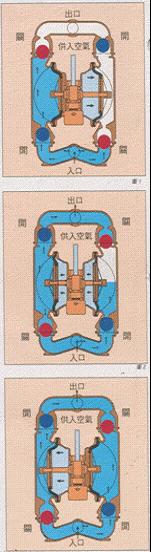

泵動原理(PUMP DYNAMICS)隔膜泵是一種氣動式正向位移自吸泵，右邊之泵動解說圖顯示泵在未自吸前初次泵動之流動模式。圖1：空氣經由氣閥壓縮進入膜片A之背面，由膜片擠壓液室。此種以空氣驅動的方式可免除一般活塞驅動之機械應力，從而顯著地延長膜片的壽命。在壓縮空氣將膜片A推離中心體時，另一端之膜片B同時被連結之中心軸拉向中心體，此時，膜片B背面之空氣由出口排放到泵體外。如此使B室形成真空狀態，因而能靠外面大氣壓力之作用將流體由入口支管將閥球推離閥座使流體能自由地進入B室直至填滿。
圖2：當受空氣擠壓之膜片A達到其位移極限時，空氣閥會將空氣引導至膜片B之背面，同樣形成擠壓力而使其推離中心體，同時將連結的膜片A拉回中心體，此時膜片B之驅動所產生的液壓將入口閥球推回閥座，同時將出口閥球推離閥座使流體能被擠壓而從出口排出泵體外。膜片A被拉回中心體這個動作使A室形成真空狀態，因而能靠大氣壓力作用將流體由入口支管將閥球推離閥座而進入A室直至填滿。
圖3：當膜片之運動完成時，空氣閥再次引導空氣至膜片A之背面，同時膜片B做空氣排放動作。在泵回復到原啟動狀態時，泵內的兩個膜片各自完成了一個空氣排放或流體排放的過程。這構成了一個循環泵送過程。依使用狀況，泵通過數次完全的循環泵送動作而使泵達到自吸狀態。
簡要說明：
在泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣頭進入配氣閥后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。 |
QBY襯氟氣動隔膜泵選項須知：
一、①QBY襯氟氣動隔膜泵產品名稱與型號②QBY襯氟氣動隔膜泵口徑③QBY襯氟氣動隔膜泵是否帶附件以便我們的為您正確選型④QBY襯氟氣動隔膜泵的使用壓力⑤QBY襯氟氣動隔膜泵的使用介質的溫度。
二、若已經由設計單位選定QBY襯氟氣動隔膜泵型號，請按QBY襯氟氣動隔膜泵直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們公司的專家為您審核把關。
