往復式隔膜泵隔膜的強度分析
往復式隔膜泵隔膜的強度分析
陶瓷原料制備過程中，需將除鐵后的坯泥漿送往壓濾機進行脫水，把泥漿壓濾成含水量約22-25%的泥餅。主要設備采用往復式隔膜泵供給壓力泥漿。但常用的隔膜材料如耐油橡膠、牛皮等是一種易損件，對于工廠生產來說，成本開支較大。故突出地進行隔膜的強度分析，并針對性地選用適宜的、具有很好彈性和抗疲勞性能的復合材料，是降低成本，提高生產效益的一項關鍵性措施。

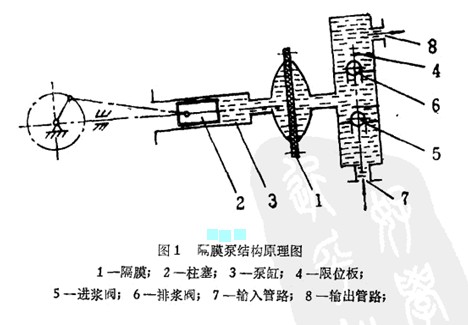

隔膜泵是將機械能轉換成液體壓力能的能量轉換機械(圖1 )隔膜特膜腔分隔成兩半，從而使泵的工作介質一水或油與泥漿輸送液。如圖1右側)分開.工作時，隔膜性工作介質液壓力作用下反復依附于兩側的腔壁，構成一個可變的容積空間。當柱塞左行，右側容積變大，室內壓強降低，形成吸漿過程。當柱塞右行，掖體從泵室壓出送人輸出管道，成為排漿過程。柱塞作連續的往復運動，就不斷實現吸漿排漿作用。
