手動背負隔膜泵噴霧器結構原理
手動背負隔膜泵噴霧器結構原理：
手動背負隔膜泵噴霧器結構簡單，經濟耐用，使用維修方便，適應性較廣，可用于防治水稻、棉花、蔬菜、茶等作物的病蟲害，也可用于衛生防疫消滅病菌、害蟲等。

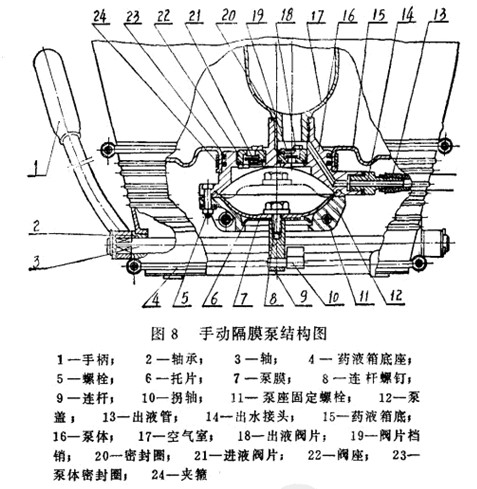

該噴霧器由藥箱、背帶、濾網、隔膜泵、空氣室、傳動機構和噴射部件等組成(圖8)。
使用時，扳動手把，當手把向上時薄膜向下，薄膜與泵上蓋間驟然形成比大氣壓小得多的低壓空間，利用壓蓋的作用，藥液推開吸水閥，而進入薄膜泵(薄膜與泵上蓋之間的低壓空間)直至壓差等于零，這時薄膜泵內充滿了藥液。當手把向下時，薄膜向上壓迫藥液。受壓藥液就推開出水球閥，而進入空氣室。手柄往復移動，藥液陸續進入空氣室，空氣室內貯存了具有一定壓力的藥液。當打開開關時，藥液迅速流入噴頭形成旋渦進行霧化，噴出霧狀藥液。
